Merlin Bowden Upgrade Kit 1,75mm

Beschreibung

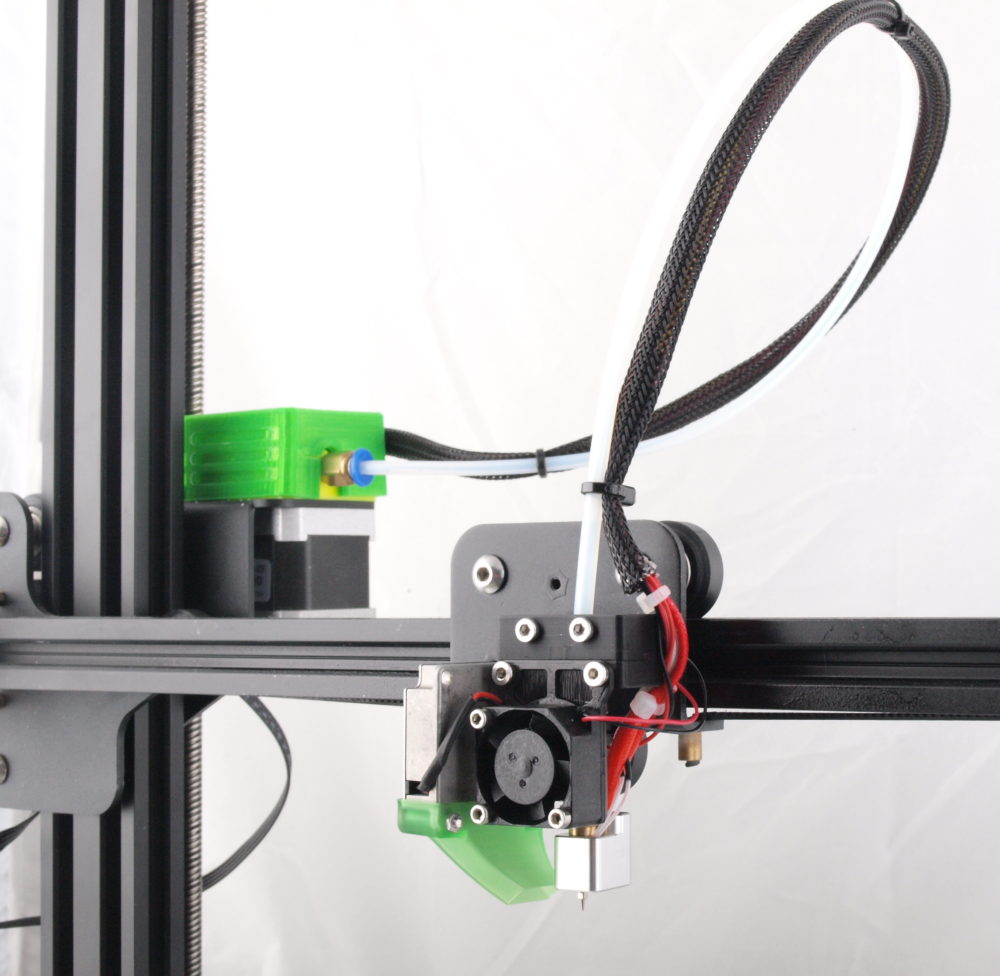

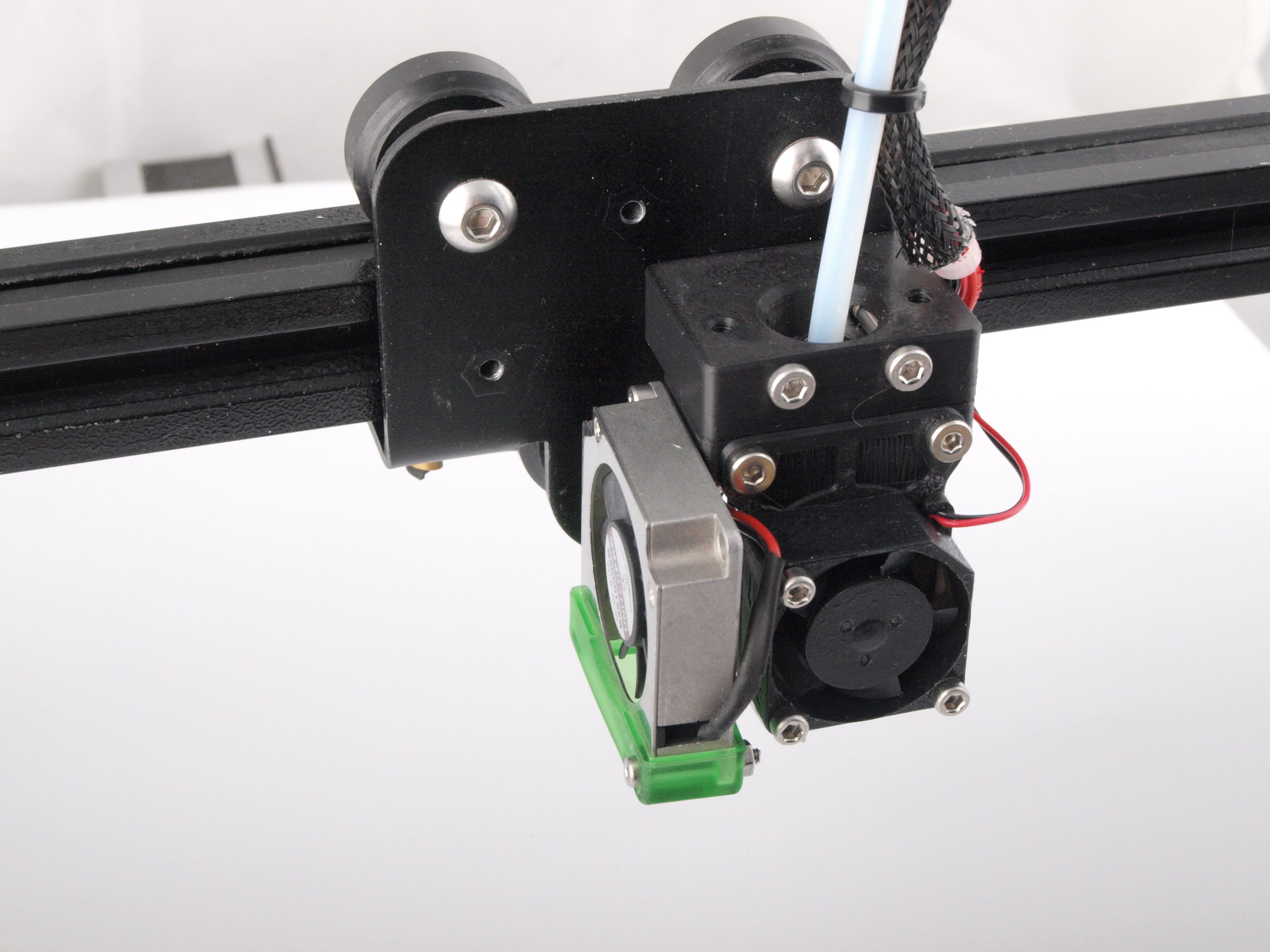

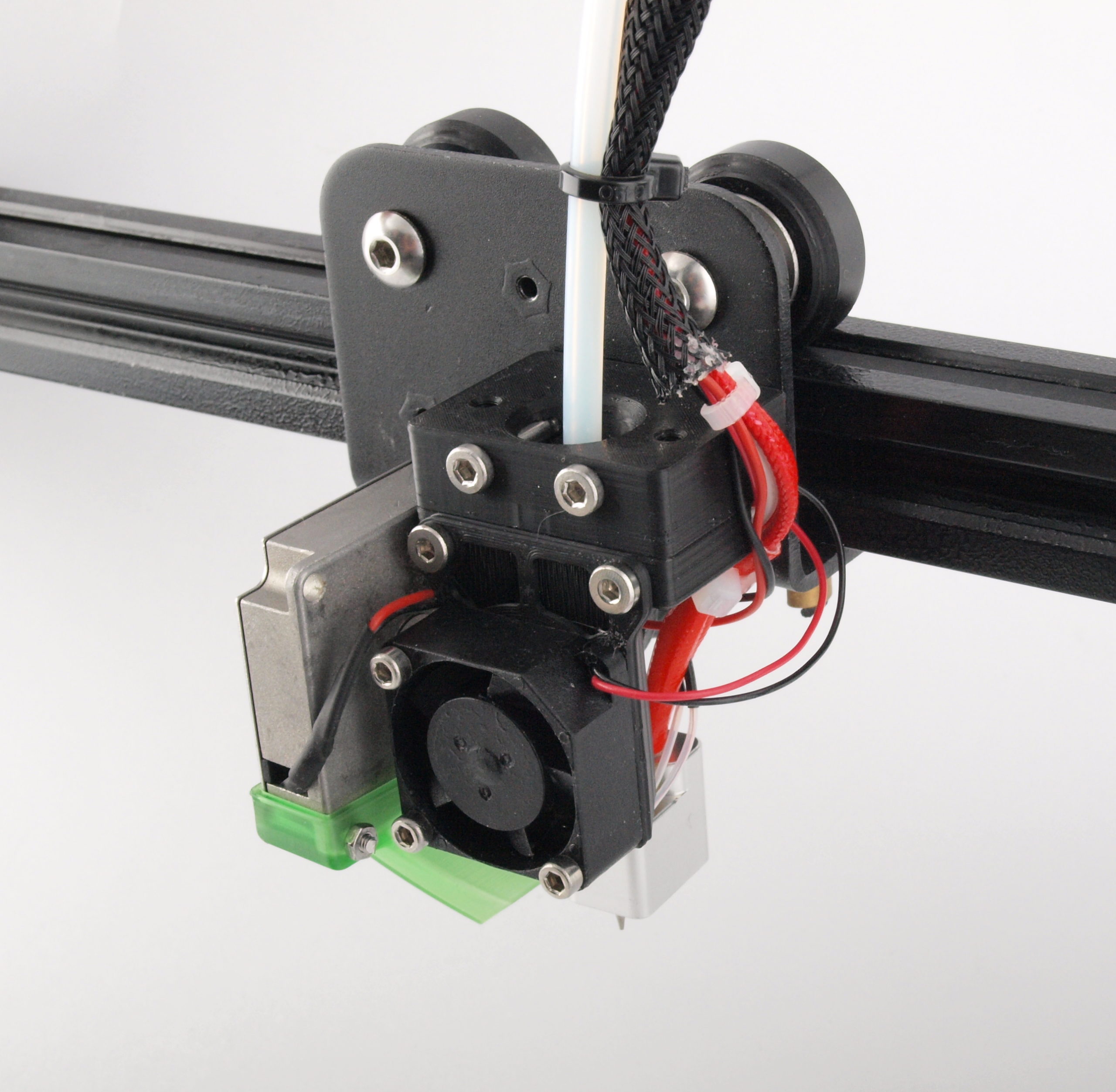

Durch dieses Upgrade Kit lassen sich alle Protoworx Merlin Hotends problemlos an einem Bowdenzug Drucker wie z.B. Creality CR-10, TEVO Flash  oder ähnlichem Drucker befestigen. Die Hotendaufnahme wird an den zwei Gewindebohrungen am X-Schlitten des Druckers befestigt, an welche sonst auch das werksseitige Hotend befestigt ist. Das Upgrade Kit wird komplett verkabelt geliefert und kann dank passender Kupplung i.d.R. direkt an den 8-poligen Anschluss gesteckt werden und ist direkt einsatzbereit. Das Upgrade Kit beinhaltet ein Merlin V3 Hotend Set mit vertikalem Heizblock sowie einem Hotend-Lüfter und einem Material Lüfter. Alternativ kann im Bestellprozess auch unser Merlin Hotend Mini gewählt werden. Durch eine integrierte Standard-Kupplung am Hotend kann der Bowdenzug (Schlauch) problemlos montiert werden. Da das Merlin Hotend i.d.R. nicht mit der Länge des original Hotends übereinstimmt, muss eventuell der Endstopschalter in der Höhe angepasst bzw. versetzt werden. Für den CR-10 haben wir einen passenden Endstophalter zum Austauschen, der optional bestellt werden kann.

Vorteile einer Umrüstung auf Merlin Hotends:

• Freie Sicht auf den Druck. Dank der schlanken Lüfter und des kleinen Heizblocks ist eine freie Sicht auf die ersten Layer des Druckes möglich.
• Gewichtseinsparung: Das Upgrade Kit wiegt mit insgesamt nur 110g inkl. Kabelbaum, Lüftern, Hotend und allen Anbauteilen 40% weniger als die werksseitige Ausstattung. (Im Falle des CR-10)
• Günstige Düsen: Ersatzdüsen für unsere Hotends kosten lediglich 2,49 pro Stück und sind leicht austauschbar.
• Für alle Protoworx Merlin Hotends (Classic, V3 oder Mini) verwendbar

Lieferumfang:

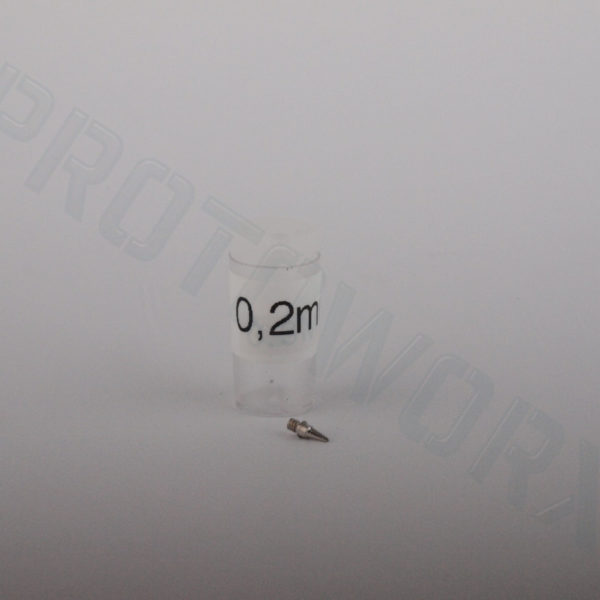

• Merlin Hotend V3 Set 1,75mm (Hotend, vertikaler Heizblock, 12V/40W Heizpatrone, 100K Thermistor, je 1x 0,2mm,0,3mm & 0,5mm Düse)
• alternativ Merlin Mini Hotend Set 1,75mm (Hotend, vertikaler Heizblock, 12V/40W Heizpatrone, 100K Thermistor, je 1x 0,2mm,0,3mm & 0,5mm Düse)
• Bowden-Adapter Groovemount
• Hotend-Axiallüfter (12V)
• Material-Radiallüfter (5V) inkl. integriertem Spannungsregler von 12V auf 5V
• Montageteile aus ABS  um das Hotend und die Lüfter zu befestigen
• Kabelbaum mit 8-poliger Mikofonkupplung
• Schrauben/Befestigungsmaterial

Eine BL-Touch Probe (nicht im Lieferumfang enthalten) kann problemlos neben dem Hotend befestigt werden. Hierfür haben wir einen kleinen Adapter entwickelt, der optional bestellt werden kann.

Alle verfügbaren Mounts gibt es zum Selbstdrucken und Testen bei Thingiverse zum kostenlosen Download. Optional kann das Mount als FDM-Druckteil über uns bezogen werden. (Rechts auf der Produktseite auswählbar)

Technische Zeichnungen:

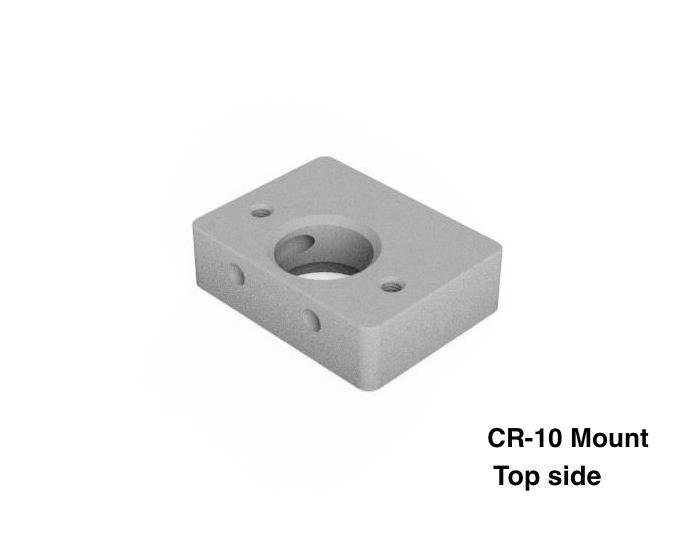

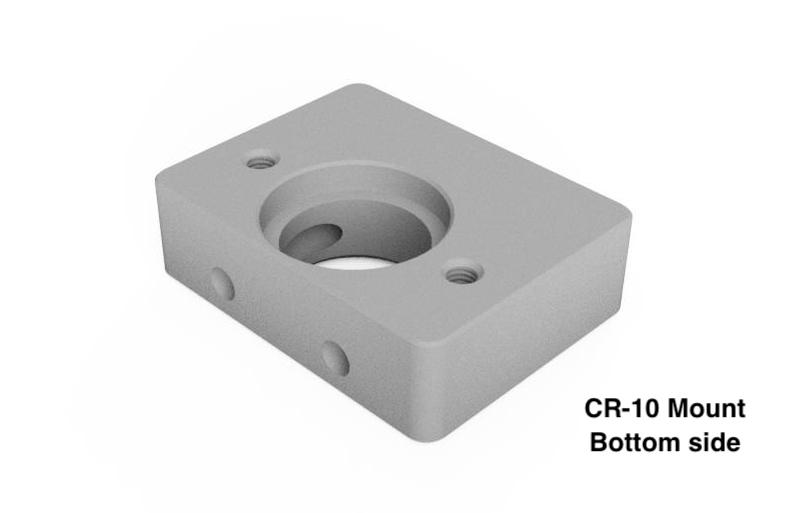

• Creality CR-10 Mount

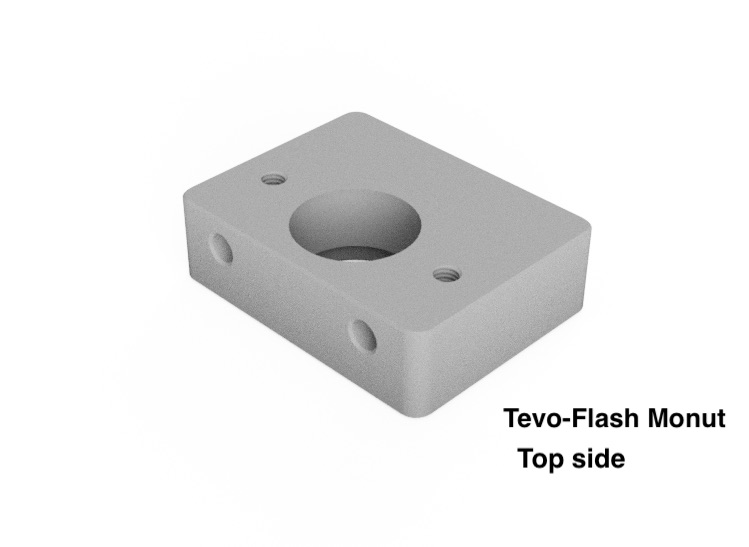

• TEVO Flash Mount

Hergestellt und entwickelt in Deutschland

Description

This upgrade kit allows all Protoworx Merlin hotends to be easily attached to a Bowden cable printer such as Creality CR-10, TEVO Flash or similar printer. The hotend mount is attached to the two threaded holes on the X-slide of the printer, to which the factory hotend is also attached. The Upgrade Kit is supplied fully wired and can usually be plugged directly into the 8-pin connector thanks to the matching coupling and is immediately ready for use. The upgrade kit includes a Merlin V3 hotend set with vertical heating block as well as a hotend fan and a material fan. Alternatively, our Merlin Hotend Mini can be selected in the ordering process. Due to an integrated standard coupling on the hotend, the Bowden cable (hose) can be mounted without any problems. Since the Merlin Hotend does not usually match the length of the original hotend, the height of the limit stop switch may have to be adjusted or moved. For the CR-10 we have a suitable end stop holder for exchange, which can be ordered as an option.

Advantages of a conversion to Merlin hotends:

• Clear view of the print. Thanks to the slim fans and the small heating block, a clear view of the first layers of the print is possible.
• Weight saving: With a total of only 110g incl. wiring harness, fans, hotend and all attachments, the upgrade kit weighs 40% less than the factory-fitted equipment. (In the case of the CR-10)
• Inexpensive nozzles: Replacement nozzles for our hotends cost only 2.49 per piece and are easily replaceable.
• Can be used for all Protoworx Merlin hotends (Classic, V3 or Mini).

Scope of delivery:

• Merlin Hotend V3 Set 1,75mm (Hotend, vertical heating block, 12V/40W heating cartridge, 100K thermistor, 1x 0,2mm,0,3mm & 0,5mm nozzle each).
• alternatively Merlin Mini Hotend Set 1,75mm (Hotend, vertical heating block, 12V/40W cartridge heater, 100K thermistor, 1x 0,2mm,0,3mm & 0,5mm nozzle each)
• Bowden adapter groovemount
• Hotend axial fan (12V)
• Material radial fan (5V) incl. integrated voltage regulator from 12V to 5V
• ABS mounting parts to attach the hotend and the fans
• Wiring harness with 8-pin micro connector
• Screws/fixing material

  A BL-Touch probe (not included) can easily be mounted next to the hotend. For this purpose, we have developed a small adapter that can be ordered as an option.

All available mounts are available for free download at Thingiverse for self-printing and testing. Optionally, the mount can be ordered from us as an FDM printed part. (Selectable on the right side of the product page).

Technical drawings:

Creality CR-10 Mount
TEVO Flash Mount

Made and developed in Germany.
